Opis produktu
Uniwersalne przewody rurociągowe o średnicy: wewnętrzne i zewnętrzne sprzęt linii rozpylania z powłoką epoksydową przeciwkorrozyjną
3PE copywriting
Szczegółowe wprowadzenie wyposażenia do linii produkcyjnej do opryskiwania przeciwkorodowego epoksydowego dla rur o wszystkich średnicach rur:
Skład sprzętu
- System przenoszenia rurociągów**: urządzenie przenośne może być automatycznie regulowane w zależności od wielkości rurociągu.Przyjmuje system centralnego sterowania Siemens PLC i jest wyposażony w interaktywny interfejs człowiek-maszynaMoże jednocześnie regulować otwór i kąt, a każdy zestaw kół jest napędzany niezależnie.
- System oczyszczania powierzchni**: obejmuje wewnętrzny i zewnętrzny system piaskowania powierzchni, stosowany do usuwania rdzy i zanieczyszczeń na powierzchni rury.
- System usuwania pyłu w rurociągach**: Używany do usuwania pyłu i ścieraczy na powierzchni rurociągu i poprawy przyczepności proszku epoksydowego.
- System ogrzewania rurociągu**: Używany do przedgrzewania, ogrzewania i wytrzymującego rurę w celu spełnienia różnych wymagań procesów.
- System elektrostatycznego opryskiwania**: Używany do opryskiwania proszku epoksydowego, w tym pomieszczenia opryskowania ze stali nierdzewnej, pistoletu do opryskowania proszku epoksydowego, sterownika opryskowania proszku itp.
- System powlekania**: Używany do wytłaczania kleju polietylenowego (PE) i powłoki ochronnej PE.
- System chłodzenia**: podgrzewana rura jest szybko schładzana do 40oC-60oC za pośrednictwem systemu chłodzenia wodnym w celu ochrony warstwy przeciwkorodowej.
- System cięcia końca**: używany do usuwania powłoki na końcu rury i tworzenia nachylenia mniejszego niż 30° w celu ułatwienia połączenia rury.
- systemy hydrauliczne i pneumatyczne**: dostarczają energii do pracy urządzenia.
- System badania**: stosowany do wykrywania jakości powłoki.
- Elektroniczny system sterowania**: przyjmuje inteligentne sterowanie PLC i jest wyposażony w dużą liczbę czujników w celu osiągnięcia pełnej automatyzacji procesu oraz wysokiej precyzji i stabilności przetwarzania.
Przepływ procesu
1. Rurociąg w trybie**: Połóż rurę na urządzeniu przenośnym.
2. usunięcie rdzy zewnętrznej**: usunięcie rdzy na zewnętrznej powierzchni rury za pomocą piaskowania i innych metod.
3. usunięcie rdzy wewnętrznej**: usunięcie rdzy na wewnętrznej powierzchni rury.
4. Obrót rurociągu**: w trakcie opryskiwania równomiernie obrócić rurę.
5Ogrzewanie rurociągu**: Ogrzewać rurę do odpowiedniej temperatury, aby proszek epoksydowy mógł lepiej przylegać.
6. Pryskanie wewnętrzne i zewnętrzne**: zastosować technologię elektrostatycznego opryskiwania w celu równomiernego opryskiwania proszku epoksydowego na wewnętrznej i zewnętrznej powierzchni rury.
7. Kontrola w trybie offline**: Wykonanie kontroli jakości rury po opryskaniu.
Zakres stosowania
- Zakres średnicy rury**: ma zastosowanie do różnych zakresów średnicy rury, takich jak Φ88.9~Φ2850mm.
- rodzaje przeciwkorodowe**: w tym proszek epoksydowy jednowarstwowy (FBE), proszek epoksydowy dwuwarstwowy, 3PE (trójwarstwowy polietylen), 2PE (dwuwarstwowy polietylen), 3PP (trójwarstwowy polipropylen) itp.
Zalety
- Wysoce zautomatyzowane**: Przyjąć inteligentne sterowanie PLC w celu osiągnięcia pełnej automatyzacji procesów i poprawy wydajności produkcji.
- Wysokiej precyzji**: wyposażony w dużą liczbę czujników, może precyzyjnie kontrolować położenie, prędkość, wydajność i zużycie energii w procesie produkcji.
- Ochrona środowiska i oszczędność energii**: Cały proces produkcji nie zanieczyszcza środowiska.
- wydłużenie okresu użytkowania rurociągu**: dzięki zaawansowanej technologii powłoki antykorozyjnej można wydłużyć okres użytkowania rurociągu z 5-10 lat do 50-100 lat.

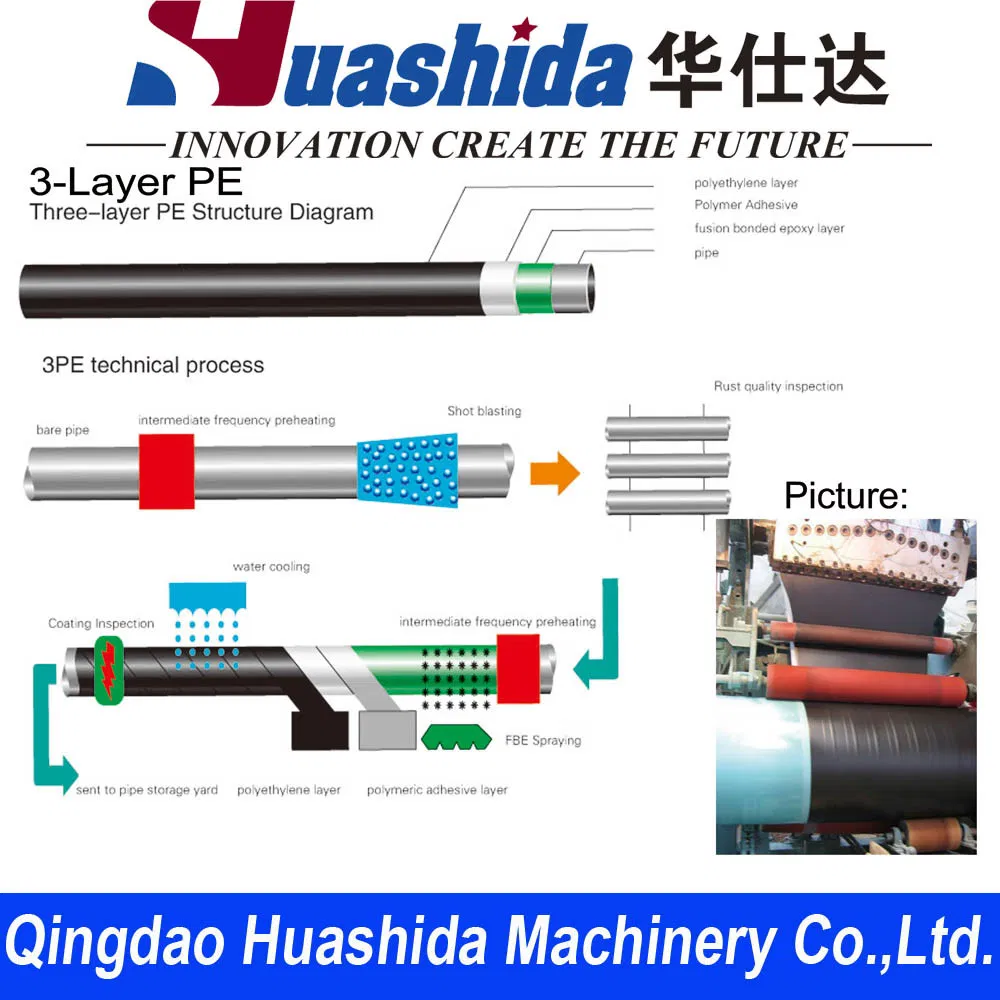

Linia produkcyjna powłoki antykorozyjnej 3PE jest przeznaczona do nakładania trzywarstwowej powłoki na rury stalowe, zwiększając ich wytrzymałość mechaniczną, izolację elektryczną i trwałość.Idealnie nadaje się do oleju, gazu, wody i innych przewodów przesyłowych.
Struktura powłoki:
Pierwsza warstwa: proszek epoksydowy połączony z fuzją (FBE > 100 μm)
Druga warstwa: Klej (AD) 170 ~ 250μm
Trzecia warstwa: polietylen (PE) 2,5 ~ 3,7 mm
Kluczowe cechy:
·Zwiększa żywotność rur z 5-10 lat do 50-100 lat
·wysoka wytrzymałość mechaniczna, doskonała izolacja elektryczna, wodoodporność, odporność na zużycie i właściwości przeciwstarzenia
·Przystosowany do trudnych warunków i warunków korozyjnych
Kompozycja urządzeń
Sprzęt do usuwania rdzy: obejmuje maszynę do czyszczenia strzałami, zbieracze pyłu i system sterowania PLC do usuwania rdzy.
Sprzęt powlekania: urządzenie do rozpylania proszku, system grzewczy, urządzenia powlekania, spray chłodzący i wytłaczacze.
Wyposażenie platformy: stalowa platforma rurowa, platforma magazynowa, sprzęt hydrauliczny.
Wyposażenie do szczelin: obejmuje maszyny do szybowania PE i maszyny do podnoszenia.
Sprzęt sprężonego powietrza: sprężarki powietrza, filtry precyzyjne i zbiorniki gazu.
Proces technologiczny
Wprowadzenie rury: Rury ładowania
Przenoszenie: przenośnik śrubowy rurowy
Wyeliminowanie rdzy: ogrzewanie o średniej częstotliwości
Powłoka: powłoka epoksydowa, klej i polietylen
Chłodzenie: system chłodzenia przez opryskiwanie
Wykończenie: Szlifowanie i rozładunek rur
Parametry produktu
Specyfikacje
Zakres średnicy rury: Φ159 ~ Φ1220
Gęstość powłoki: 80 ~ 800μm
Produkcja:
Maks. 3-8 km/dzień
Roczna zdolność przetwórcza: 2 mln mkw (Φ508 mm)
Standardy powłoki: spełniają normy SY/T0413-2002, GB/T23257-2009, niemieckie DIN 30670, American Corrosion Association oraz inne normy międzynarodowe.
Główne urządzenia przetwarzania antykorozyjnego 3PE
Lista konfiguracji
| Nie, nie, nie. |
Nazwa |
Zestaw |
| A. Urządzenia do wyciągania |
| 1 |
Urządzenia przenoszące rury |
1 |
| 2 |
Maszyna do czyszczenia strzałami |
1 |
| 3 |
Zbieracz pyłu z cyklonów |
1 |
| 4 |
Zbieracz pyłu impulsowego |
1 |
| 5 |
Centrifugalny wentylator spalin |
1 |
| 6 |
Urządzenia do usuwania rdzy PLC |
1 |
| B. Urządzenia do powlekania |
| 1 |
Sprzęt do przenoszenia powłok |
1 |
| 2 |
IF urządzenie grzewcze |
1 |
| 3 |
Urządzenie do rozpylania proszku |
1 |
| 4 |
Wyroby z tworzyw sztucznych |
2 |
| 5 |
SJ-65/30 Ekstrudera |
1 |
| 6 |
SJ-180/30 Ekstrudera |
1 |
| 7 |
Wyroby do wytwarzania tłoczenia na gorąco |
1 |
| 8 |
Tworzenie głowicy wytłaczacza arkusza PE |
1 |
| 9 |
Przyczep ciepłej topienia/urządzenie do powlekania arkuszy PE |
1 |
| 10 |
Ochrona środowiska Sprzęt wentylacji |
1 |
| 11 |
Spray chłodzący |
1 |
| C.Wyposażenie platformy |
| 1 |
Platforma rurociągowa ze stali |
1 |
| 2 |
Platforma przejściowa po usunięciu rdzy |
1 |
| 3 |
Platforma do przechowywania wyrobów w rurach |
1 |
| 4 |
Urządzenia hydrauliczne |
3 |
| D.Wyposażenie groove |
| 1 |
Maszyna do wiertniania PE |
2 |
| 2 |
Maszyny hydrauliczne do podnoszenia i obracania |
1 |
| 3 |
Urządzenia hydrauliczne |
1 |
| 4 |
PLC |
1 |
| E.Urządzenia sprężonego powietrza |
| 1 |
Kompresor powietrza śrubowego |
1 |
| 2 |
Maszyna do suszenia na zimno |
1 |
| 3 |
Filtry precyzyjne |
3 |
| 4 |
Zbiorniki gazu |
1 |

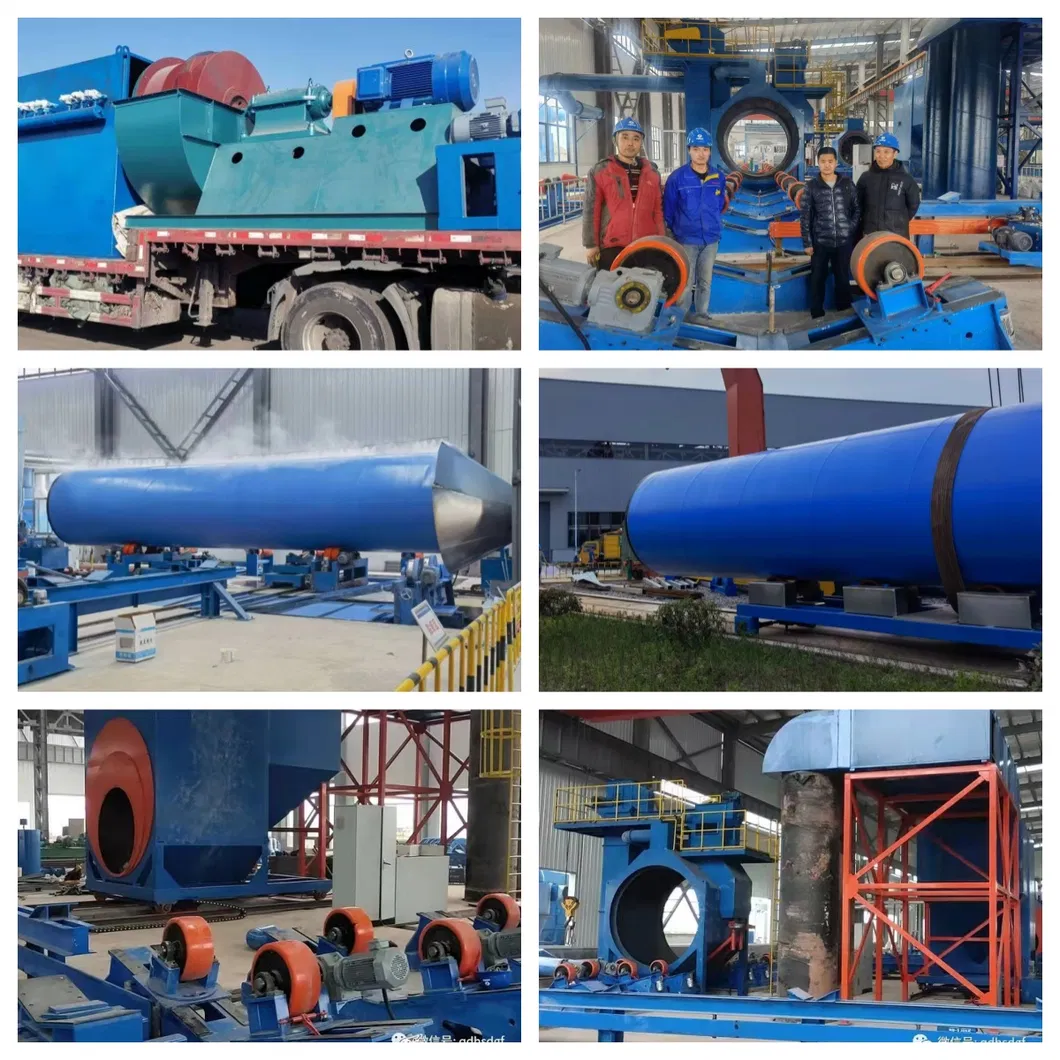

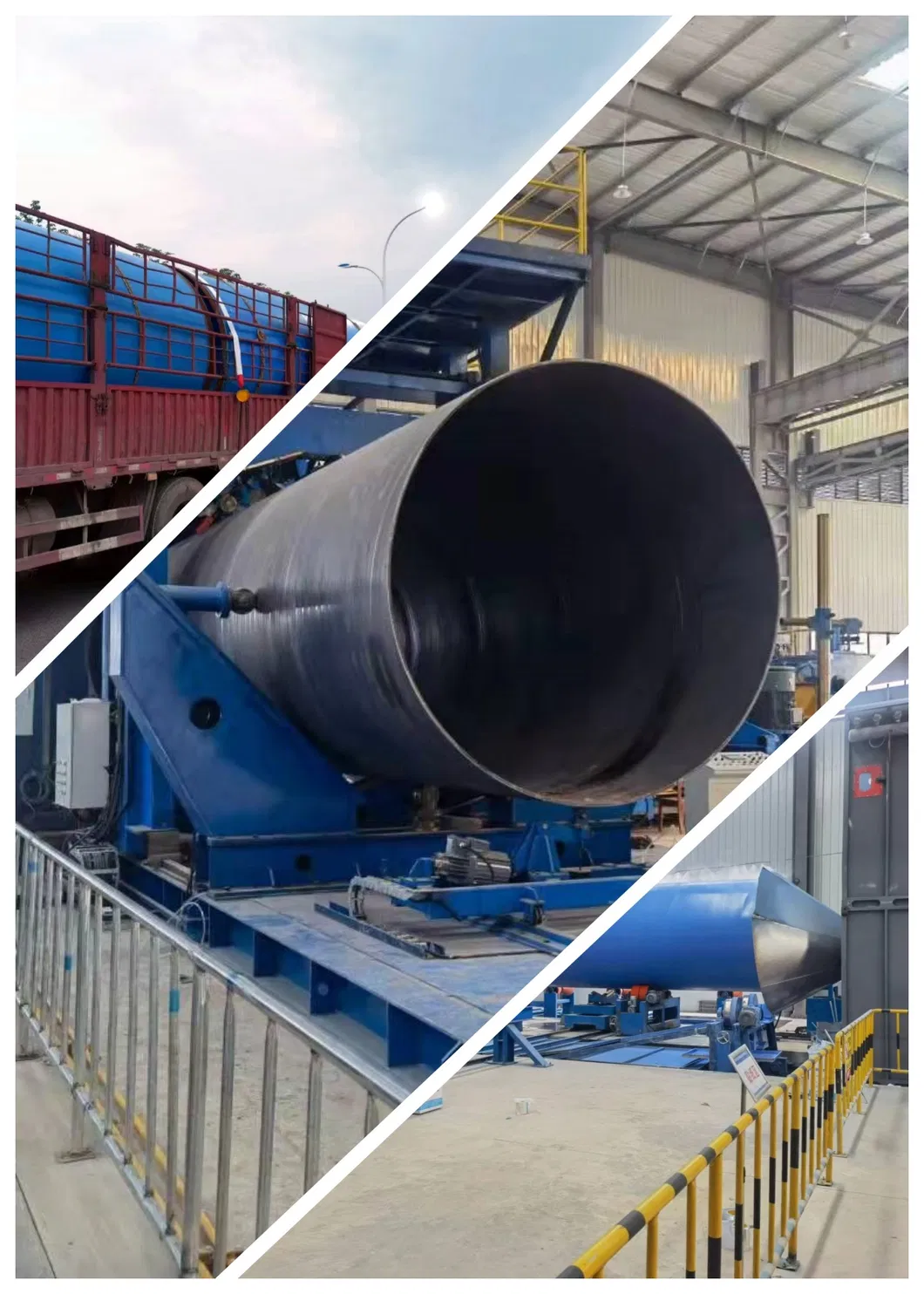

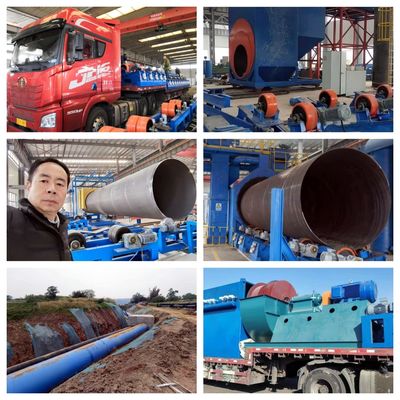

Szczegółowe zdjęcia
1.Automatyczny system cięcia rur wodociągowych
2.Linia produkcyjna poliuretanowego powłoki rozpylającej
W związku z powyższym Komisja stwierdziła, że nie ma żadnych dowodów na to, że istnieją pewne istotne wątpliwości co do zastosowania środków, o których mowa w art. 2 ust. 1 lit. a) rozporządzenia podstawowego.
3. Trójwarstwowa linia produkcyjna spryskiwaczy PE
W związku z powyższym Komisja stwierdziła, że nie ma żadnych dowodów na to, że istnieje istotny wpływ na sytuację przemysłu unijnego.
4.3 warstwy polietylenowe rury stalowe przeciwkorozyjne zewnętrzny epoksyd
W związku z powyższym Komisja stwierdziła, że nie ma żadnych dowodów na to, że istnieje istotny wpływ na poziom produkcji.
5.krótkie wprowadzenie do produkcji jednokształtowych rur izolacyjnych z poliuretanu
W związku z powyższym Komisja stwierdziła, że nie ma żadnych wątpliwości co do tego, że w przypadku produkcji wyrobów z poliuretanu w Chinach nie ma żadnych wątpliwości co do tego, że w Chinach istnieje duża różnica między produkcją wyrobów z poliuretanu w Chinach a produkcją wyrobów z poliuretanu w Chinach.
Częste pytania
Częste pytania
Jaki zakres średnicy rury może wytworzyć urządzenie?
-48-219mm, 219-1220mm, 800-1600mm, 1000-2400mm
Jaka jest stopa piaskowania?
- SA2.5
Jaka jest norma powłoki antykorozyjnej?
- spełnia wiele międzynarodowych norm, w tym SY/T0413-2002 i DIN 30670.
Jaki jest czas dostawy?
- 2-3 miesiące od wpłaty.
Jaka jest produkcja?
- Maksymalnie 3-8 km/dobę, roczna wydajność 2 mln mkw. (Φ508 mm).
Jaka jest grubość powłoki?
-80 ~ 800 μm.
Gdzie sprzęt 3PE został sprzedany?
- Kraje takie jak Rosja, Iran, Zjednoczone Emiraty Arabskie, Indie, Białoruś, Kazachstan itp.
Jakie usługi posprzedażowe są oferowane?
- Gwarancja: 12 miesięcy dla części mechanicznych, 6 miesięcy dla części elektrycznych.
Wsparcie: Usługi techniczne, szkolenia i wskazówki dla operatorów.

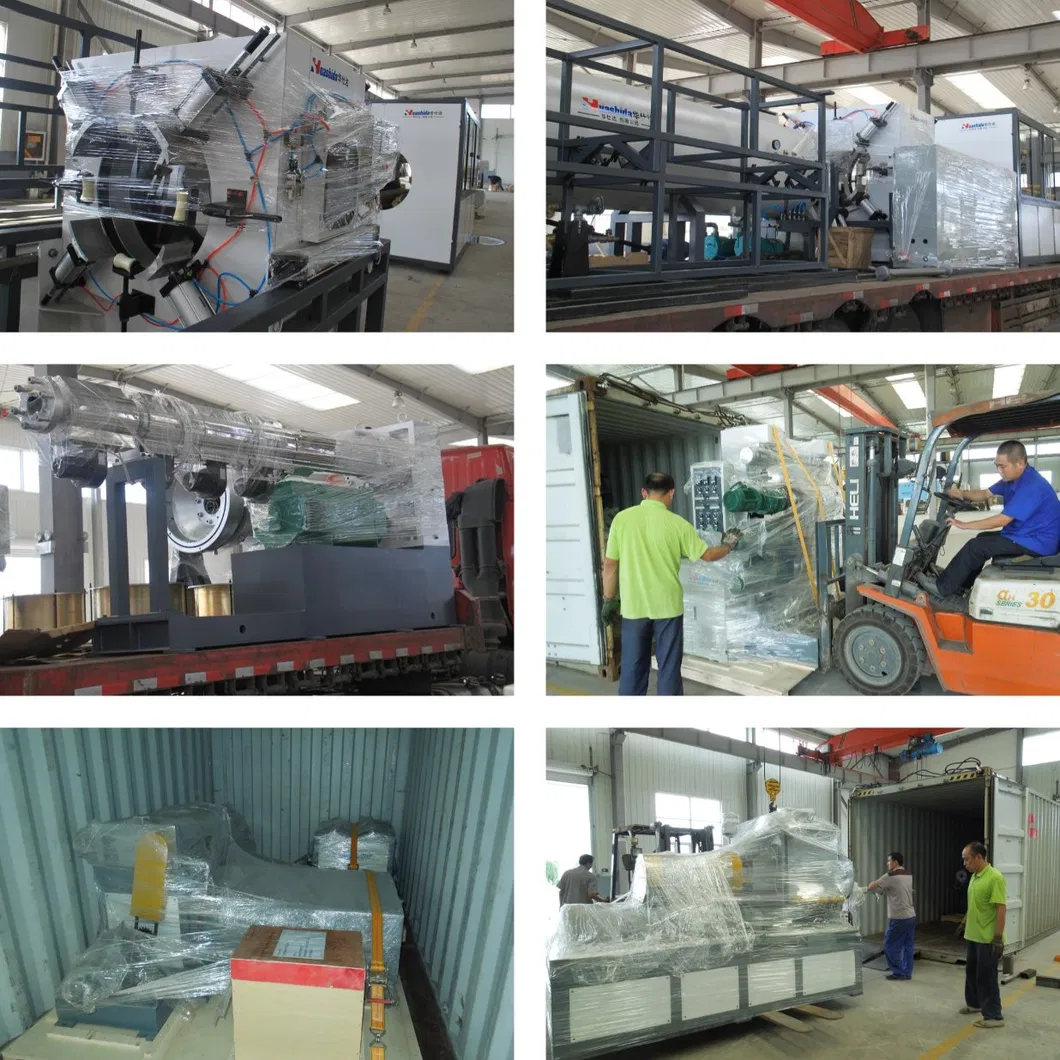

Opakowanie i wysyłka

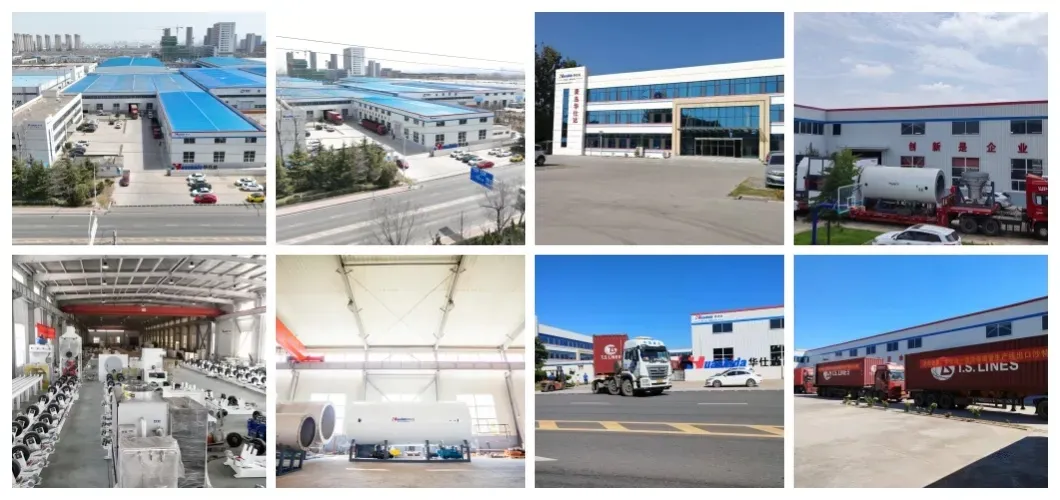

Profil przedsiębiorstwa
